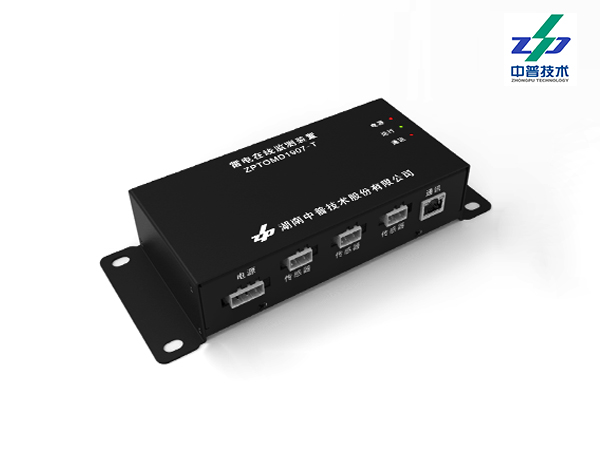

產品概述

       ZPTOMD1907-T型雷電在線監測裝置是一種實時采集3路雷電流數據并具有通信功能的裝置，我公司具備該裝置的自主知識產權。裝置主要包含3 個雷電流傳感器、1個主機組成。該裝置可用于浪涌保護器、避雷針等其他設備。當監測點遭受雷擊時，裝置可實時記錄監測點遭受的雷擊數據，雷擊數據包括：記錄雷擊發生時間、雷電流幅值、雷電流極性、雷擊次數。裝置將處理好的雷擊數據進行本地存儲并通過MODBUS-TCP通訊方式輸出給后端modbus master。

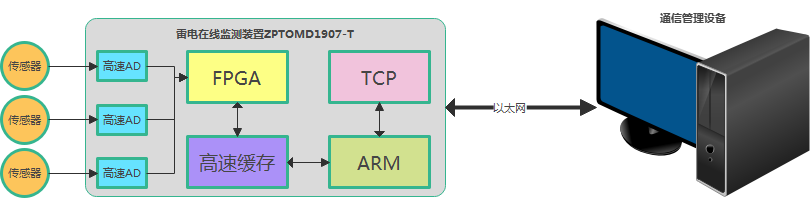

工作原理

       雷電在線監測裝置通過雷電流傳感器采集雷電脈沖，經過流/過壓保護后，將輸出的是幾十至幾百伏的雷電壓脈沖信號分壓、分流后送入高速A/D進行數字化處理。FPGA將實時對數字信號進行緩存并與ARM交互數據，ARM將雷電流緩存數據進行數字濾波計算，并將處理后的雷電流數據保存在內部寄存器中，同時ARM實時響應來自modbus master的modbus TCP消息，返回對應的雷擊數據。

技術參數

 產品應用

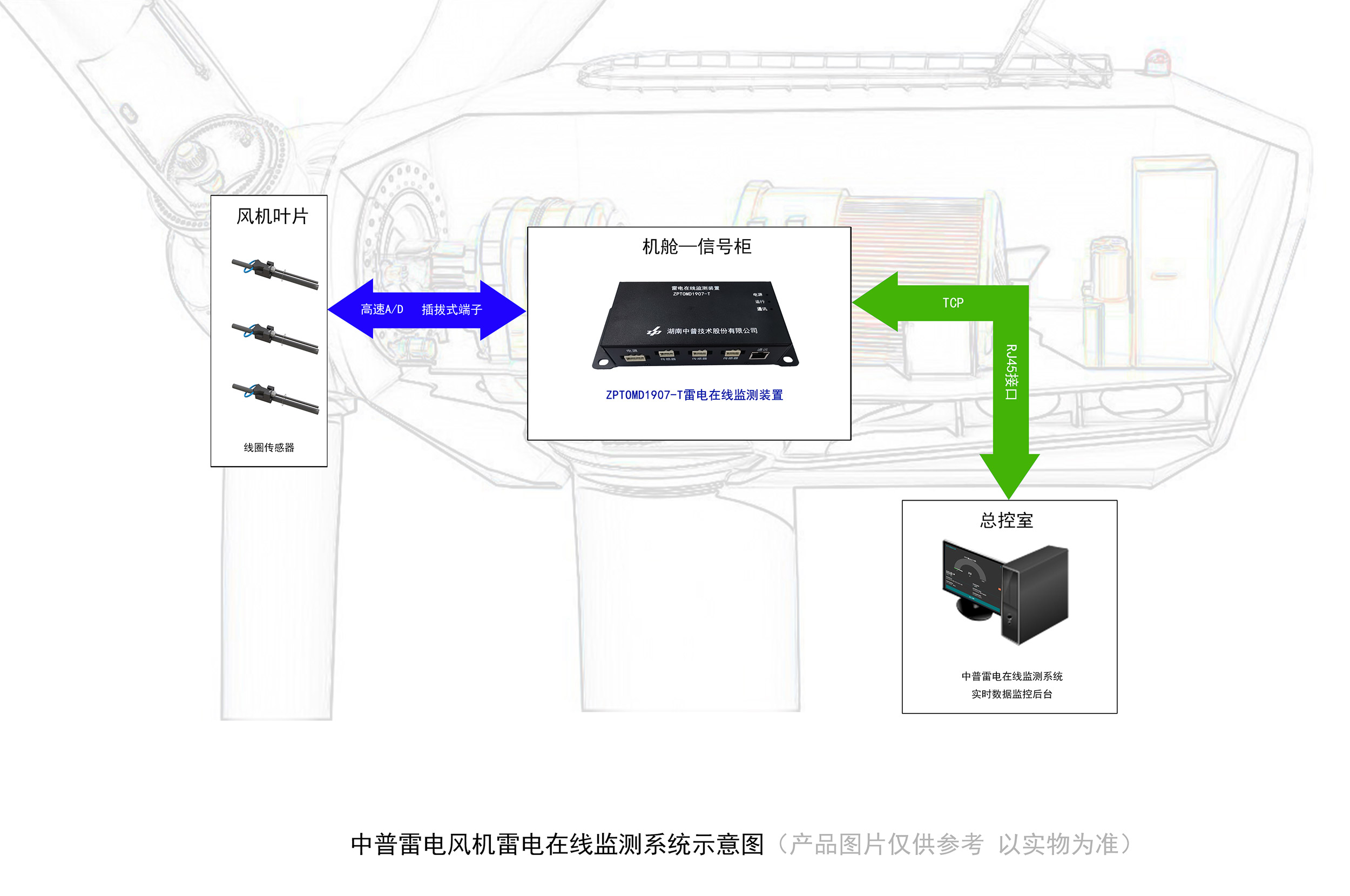

         典型應用：雷電在線監測裝置ZPTOMD1907-T通過網絡通信線纜與后端通信管理設備連接，通信協議采用標準Modbus TCP協議。該方案適用用于已部署或者方便部署RJ45通信線纜的應用場景。

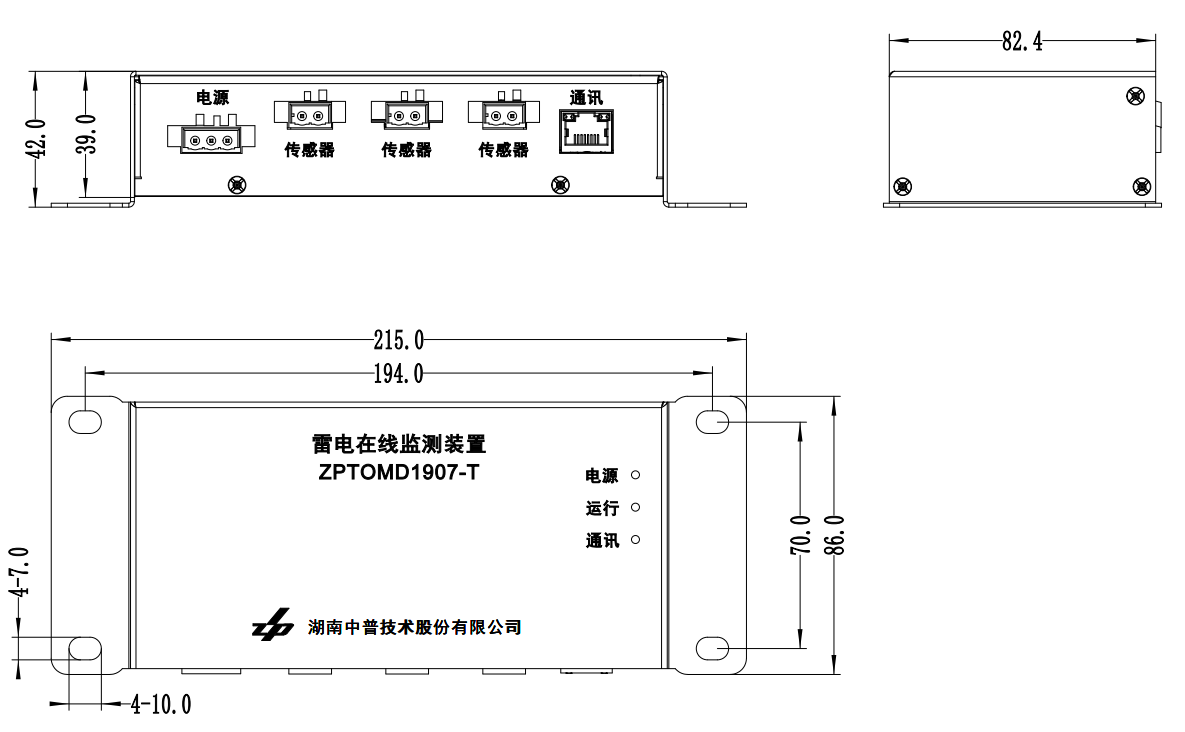

外形尺寸
