PCB板載防雷器

  • DXH06-FD112　　　　　　　　　　10-20kA 交流680V直流890V　　　　　中普PCB板載防雷器
  • DXH06-FD112　　　　　　　　　　10-20kA 交流680V直流890V　　　　　中普PCB板載防雷器
  • DXH06-FD112　　　　　　　　　　10-20kA 交流680V直流890V　　　　　中普PCB板載防雷器
  • DXH06-FD112　　　　　　　　　　10-20kA 交流680V直流890V　　　　　中普PCB板載防雷器
  • DXH06-FD112　　　　　　　　　　10-20kA 交流680V直流890V　　　　　中普PCB板載防雷器
  • DXH06-FD112　　　　　　　　　　10-20kA 交流680V直流890V　　　　　中普PCB板載防雷器
  • DXH06-FD112　　　　　　　　　　10-20kA 交流680V直流890V　　　　　中普PCB板載防雷器
  • DXH06-FD112　　　　　　　　　　10-20kA 交流680V直流890V　　　　　中普PCB板載防雷器
  • DXH06-FD112　　　　　　　　　　10-20kA 交流680V直流890V　　　　　中普PCB板載防雷器
  • DXH06-FD112　　　　　　　　　　10-20kA 交流680V直流890V　　　　　中普PCB板載防雷器
  • DXH06-FD112　　　　　　　　　　10-20kA 交流680V直流890V　　　　　中普PCB板載防雷器
  • DXH06-FD112　　　　　　　　　　10-20kA 交流680V直流890V　　　　　中普PCB板載防雷器

DXH06-FD112　　　　　　　　　　10-20kA 交流680V直流890V　　　　　中普PCB板載防雷器

下載

產品概述

1 應用范圍

  該電涌保護器主要應用于PDB板載交 直流電源系統瞬時過電壓的電涌保護

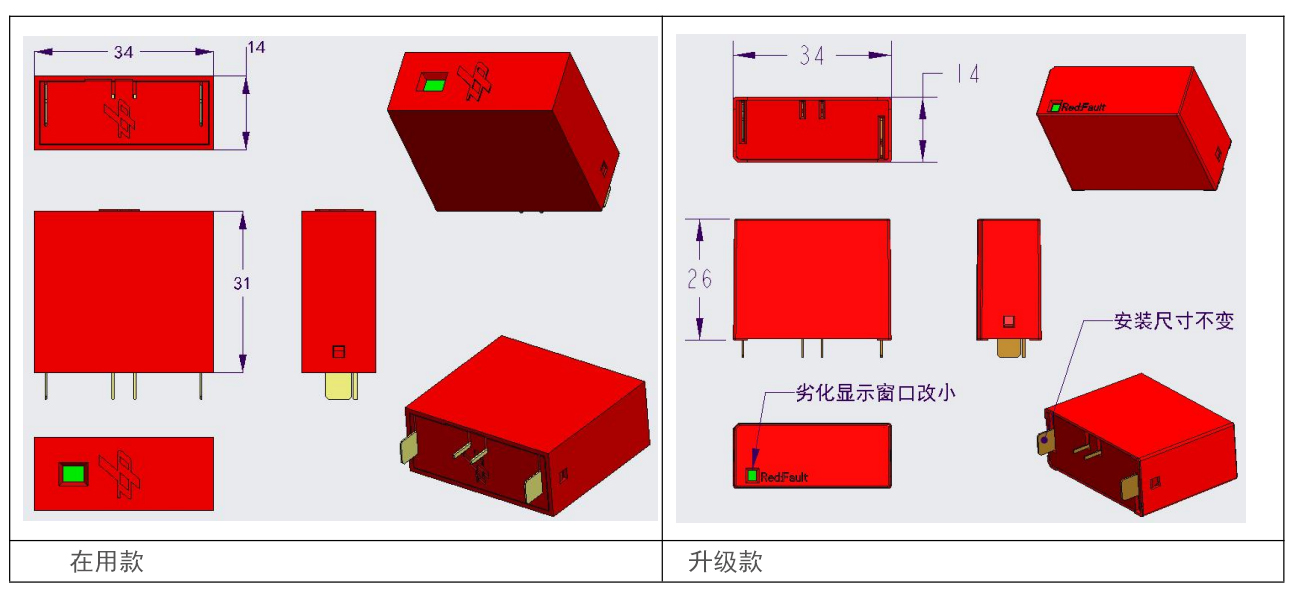

(注意：紅色款尺寸和白色款尺寸稍有不同，具體尺寸以實物為準)

2  簡述

  該電涌保護器是專用于PCB板焊接式電涌保護器，根據防護通流容量大小，可采用多片并聯使用，模塊內部設有失效安全脫扣裝置，同時具有失效報警引腳（干接點結構），且產品具備劣化顯示窗口。

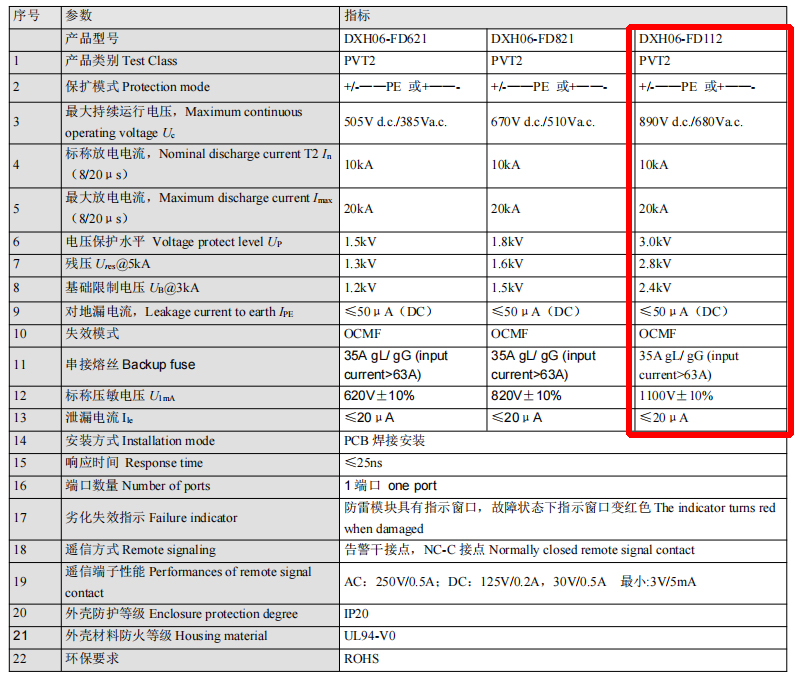

3 性能指標


4 防護原理

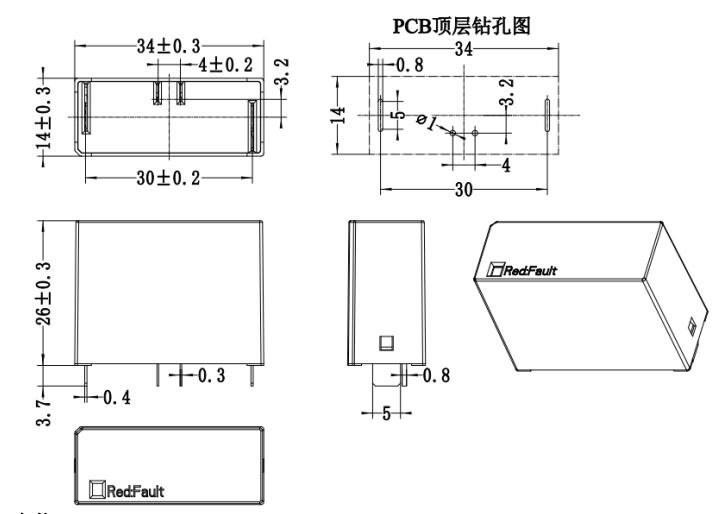

5 外觀尺寸


6 安裝事項


  該電涌保護器采用 PCB 焊接安裝，PCB 板鉆孔如上圖（PCB 鉆孔圖）所示：焊接：產品可使用手工焊接或使用波峰焊焊接：手工焊接時建議使用恒溫烙鐵，溫度設置400℃±5℃,焊接時間 1~3 秒，焊錫絲建議使用常溫焊錫絲；推薦的波峰焊接曲線：預熱溫度 1 區：115±5℃；2 區：155±5℃；峰值溫度 265±5℃；鏈速：1.15~1.25m/min;具體要根據線路板的不同進行調整。

  該電涌保護器內部安全脫扣采用了 140℃低溫焊錫，焊接請注意控制溫度，防止出現脫扣失效；多片并聯使用時，PCB 防護線路銅皮寬度要滿足通流容量的要求；電源線與告警線路爬電距離要滿足相關安規要求。


7 適用環境
